矿山开采沉陷预计与制图软件（Mining Subsidence Predict And Cartograph Software Version 1.0,简称MSPACS软件，汉语拼音为“Mai SiPeiKeSi”） 是由城市实景三维与智能安全监测安徽省联合共建学科重点实验室（简称“重点实验室”）的合作单位安徽理工大学结合科研和实际应用的需要而开发的，是“基于GIS的矿山开采沉陷综合数据处理与分析系统软件包（The Coal Mine Exploitting Subsidence Integrative Softwares for  Data Processing and Analyzing Based on GIS,简称 MISPAS软件包）”的功能软件模块之一，主要功能是采用概率积分法进行矿山开采沉陷预计。MSPACS软件可以单独运行，也可以作为MISPAS软件包的功能软件模块之一在MISPAS软件包下运行。

MSPACS软件自2007年7月开始研制，到2010年5月基本完成，历时约3年，于 2010 年 9 月 16 日获国家版权局计算机软件著作权（登记号：2010SR049146）。

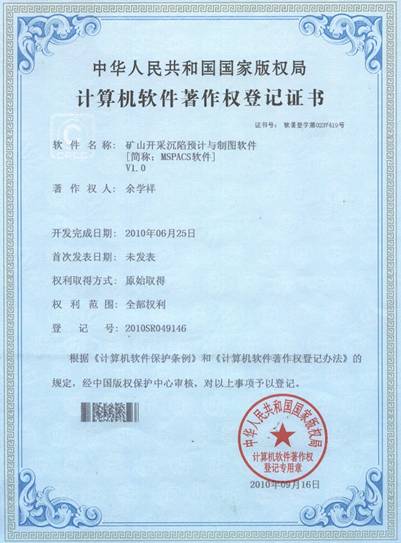

MSPACS软件著作权证书

MSPACS软件的主要特点有：

1）MSPACS软件可对单个或多个回采工作面开采引起的地表移动变形进行静态预计、动态预计和某一时间点的预计；也可对某一点的移动变形进行预计。预计结果以Auto CAD图和数据报表的格式输出。

2）软件自动化程度高，运行速度较快。MSPACS软件进行开采沉陷预计时，在用户利用引擎器定义好预计参数、输出内容后，软件可以根据用户的目标，自动进行计算。进行预计时，软件运行速度与预计区域的点的密度有关。例如，对某矿区首采面，长2615m，宽250m，回采速度为5m/d，按30m×30m格网进行静态预计（全采区预计和主断面预计）和每月一次进行动态预计，软件总体运行时间约5分钟。

3）软件具有友好的交互式数据处理界面。例如，利用软件引擎器可以设置预计参数，如地质采矿条件参数（工作面长和宽、采深、采高、煤层倾角等）、预计参数（拐点偏移距、影响角正切、下沉系数、水平变形系数等）、预计点间距、动态预计时刻等；对于多工作面预计，可分别设置不同工作面的预计参数；设置输出成果的种类（各种移动变形曲线和等值线）和输出方式（表格输出和图形输出）。软件根据设置的参数，进行自动计算和成果输出。

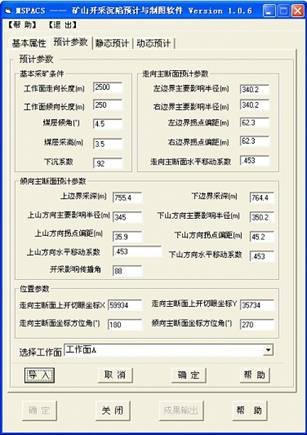

工作面预计参数管理界面

4）软件提供图文并茂的丰富的预计成果。软件提供的文本成果有：走向和倾向主断面最大移动变形值，走向和倾向移动变形值，全采区移动变形值；按给定的时间间隔预计的地表动态移动变形值等。根据预计结果，可直接在AutoCAD下绘制相应的移动变形曲线图。绘制的移动变形曲线图有：走向和倾向移动变形曲线图（下沉曲线、倾斜曲线、曲率曲线、水平移动曲线、水平变形曲线），全采区静态和动态预计移动变形等线图（下沉等值线、倾斜等值线、曲率等值线、水平移动等值线、水平变形等值线）。移动变形等线图可直接绘制在预计区域的CAD版地形图（井上下对照）上。

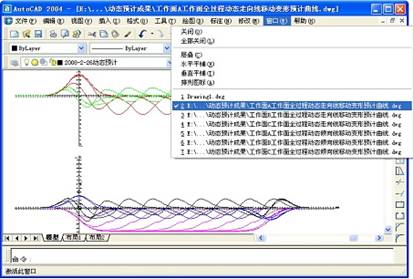

输出的动态预计移动变形曲线图

5）软件对预计成果进行有效的管理。对于不同的预计工程项目，其结果保存在软件安装目录的不同工程下；对于同一预计工程项目，单工作面预计和多工作面预计的结果也保存在该预计工程项目的不同目录下。对于动态预计，不同预计时间点的移动变形曲线图和等值线图，以不同的图层保存在同一CAD文件中，便于掌握动态变化规律和将其转化为GIS格式的图层。例如，对某一回采1年的工作面，若按3个月间隔进行动态预计，则在其走向和倾向主断面移动变形曲线图中，含有4个图层，每个图层中含有5种移动变形曲线及基本地质采矿条件（如采深、预计时间点和相应的工作面位置等）；在井上下对照图中，也新增4个图层，每个图层中含有5种移动变形等值线。

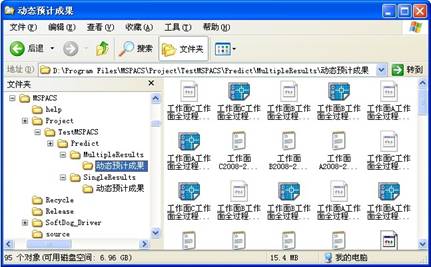

输出的预计文本成果

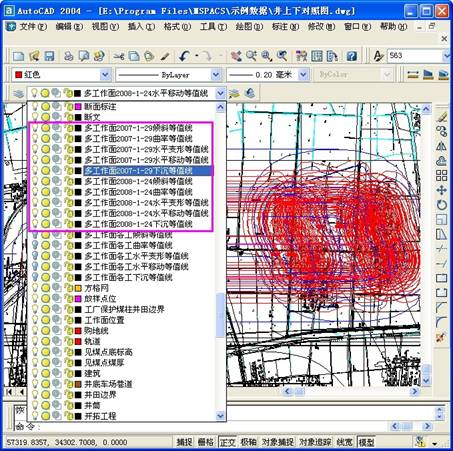

输出的动态预计移动变形等值线图

6）软件具有较强的容错能力。在运行全过程中，软件始终在进行错误检测，一旦发现问题，及时反馈信息。软件根据用户的设置或要求，确定某些操作是否允许执行。例如，若用户不进行全采区移动变形预计，则在成果输出阶段，软件自动将该输出项设置为不可用状态。

7）软件提供了在线汉化联机帮助文件档。在使用过程中，若有问题，可在线帮助。

目前，MSPACS软件正进行网络版升级。
